ポート

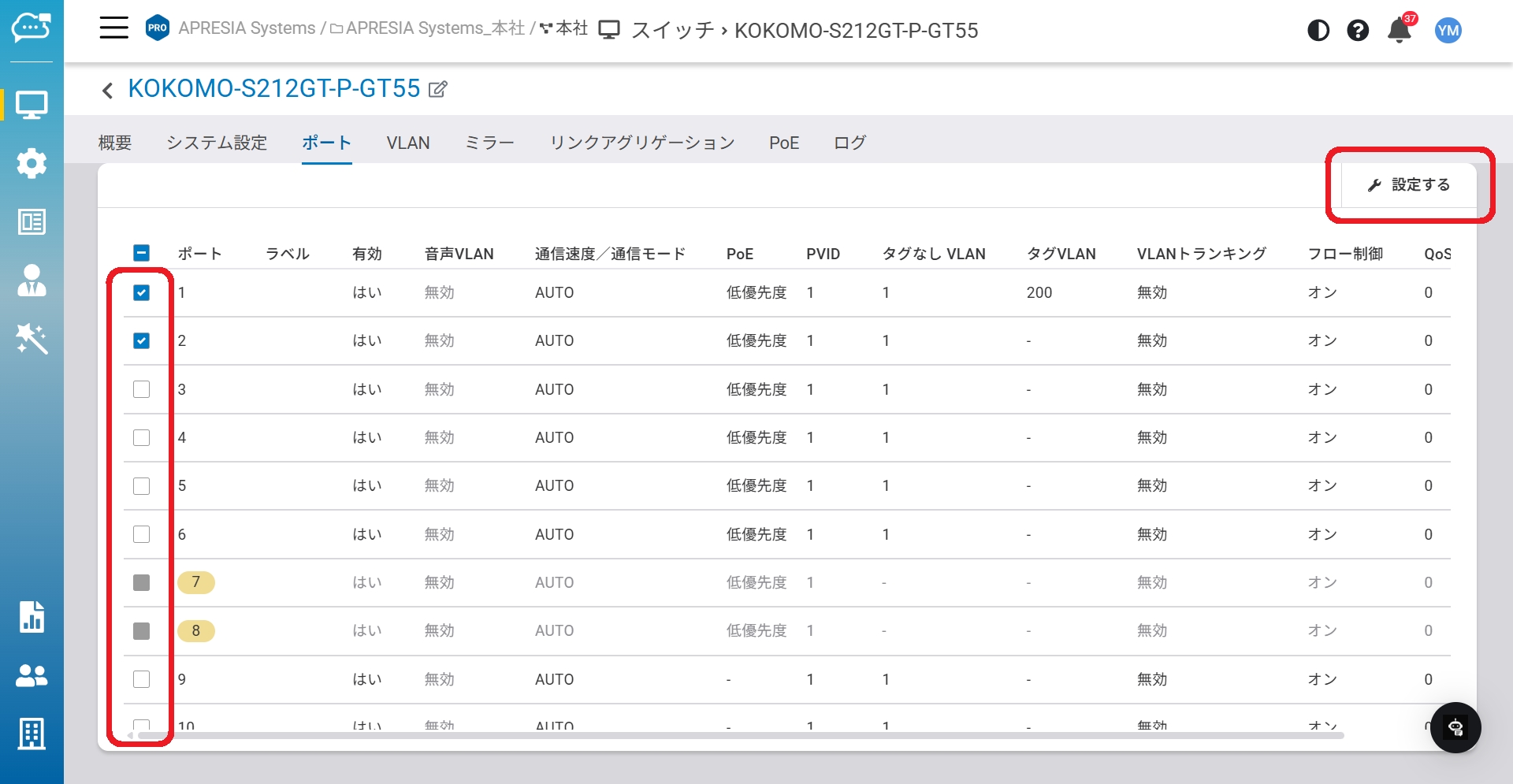

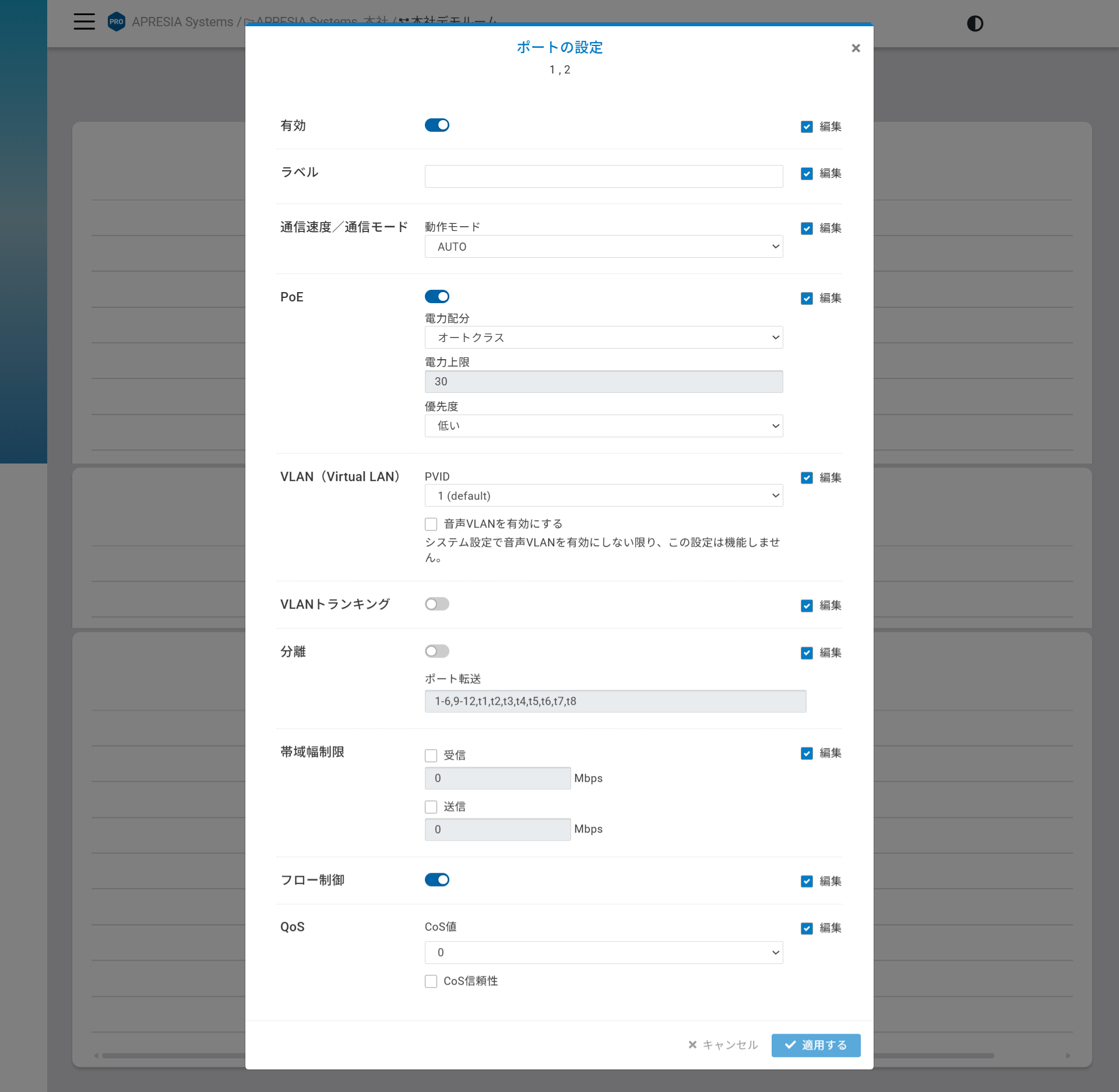

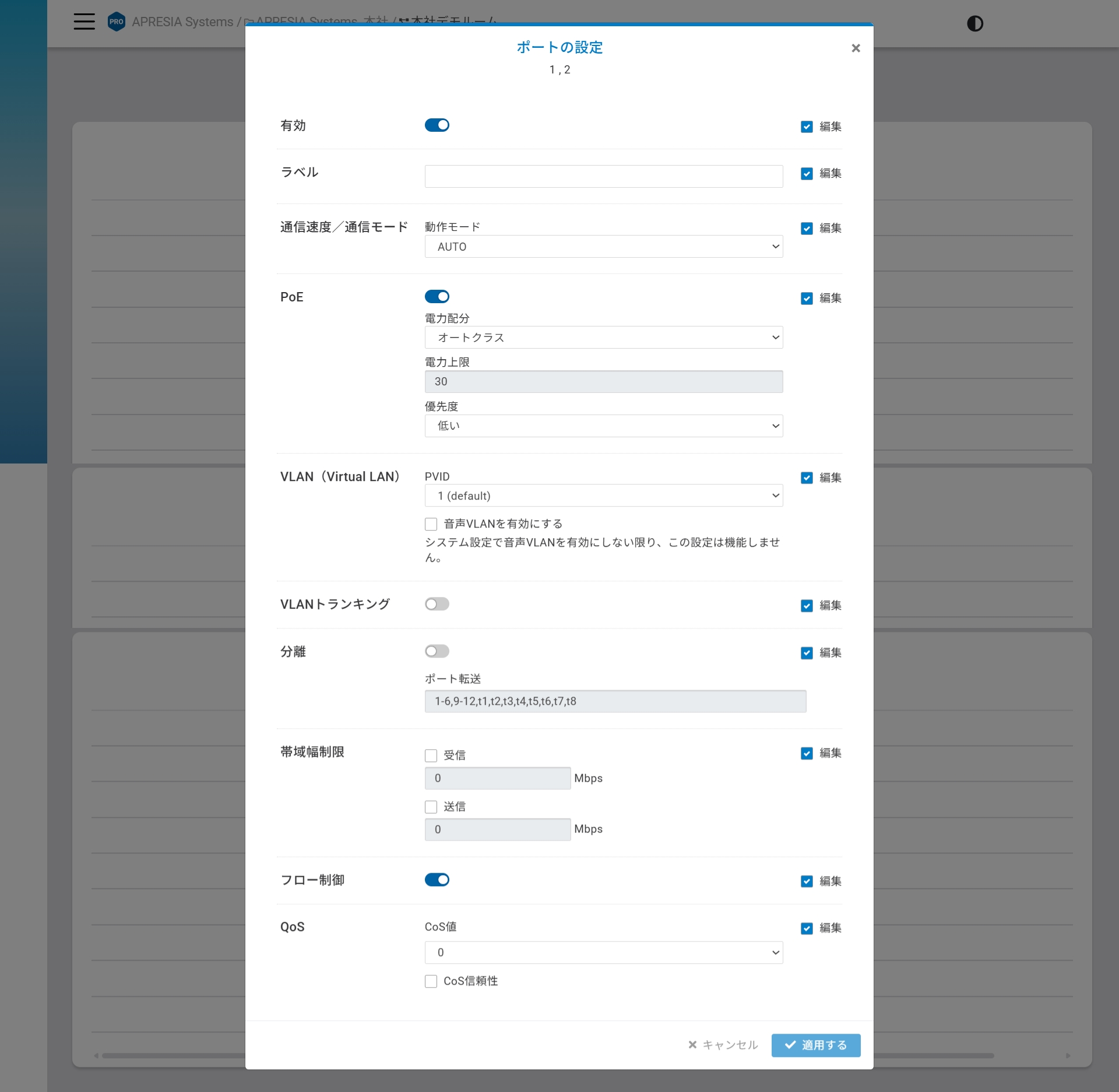

1つ以上のポートを選択し「設定」をクリックすると、以下の設定が表示されます。

有効：ポートの接続を有効／無効にできます。

ラベル：ポートに説明ラベルを追加できます。

通信速度／通信モード：ポートについて、以下の速度／デュプレックスで通信設定を指定できます。

• 自動：接続先ノードに応じて速度／デュプレックスをオートネゴシエーションします。

• 1Gbps／全二重

• 100Mbps／全二重

• 100Mbps／半二重

• 10Mbps／全二重

• 10Mbps／半二重

PoE：スイッチのイーサネットケーブル経由で接続デバイスに電源を供給できます。

VLAN(Virtual LAN)：同一LAN上でデバイスをグループ化し、分割されたネットワークを作成できます。

VLANトランキング：特定のポートを特定VLANのメンバーポートとして追加しなくても、そのポートでVLANの受信／転送が可能になります。ただし、VLANトランキングを設定すると、管理VLANを除き、現在のVLANポートメンバーの設定がオーバーライドされる点にご注意ください。

分離：ポートフォワードを設定することで、ポートを異なるグループに分け、グループ間のトラフィックを遮断できます。

帯域幅制限：受信・送信トラフィック量をMbps単位で制限できます。

フロー制御：有効化すると混雑時にスイッチがトラフィックを制御します。

QoS：「スイッチ設定」でQoSが有効な場合、ポートごとに追加設定が可能です。

• CoS値：CoS値がない受信パケットには、ここのドロップダウンで設定した値が適用されます。

• CoS信頼性：有効の場合、スイッチはCoSでタグ付けされたパケットを指定キューに振り分けます。無効の場合、パケットをすべて同一のキューから送信します。
