診断ツール

診断テストを実行して、ネットワーク管理者のトラブルシューティングに役立てることができます。

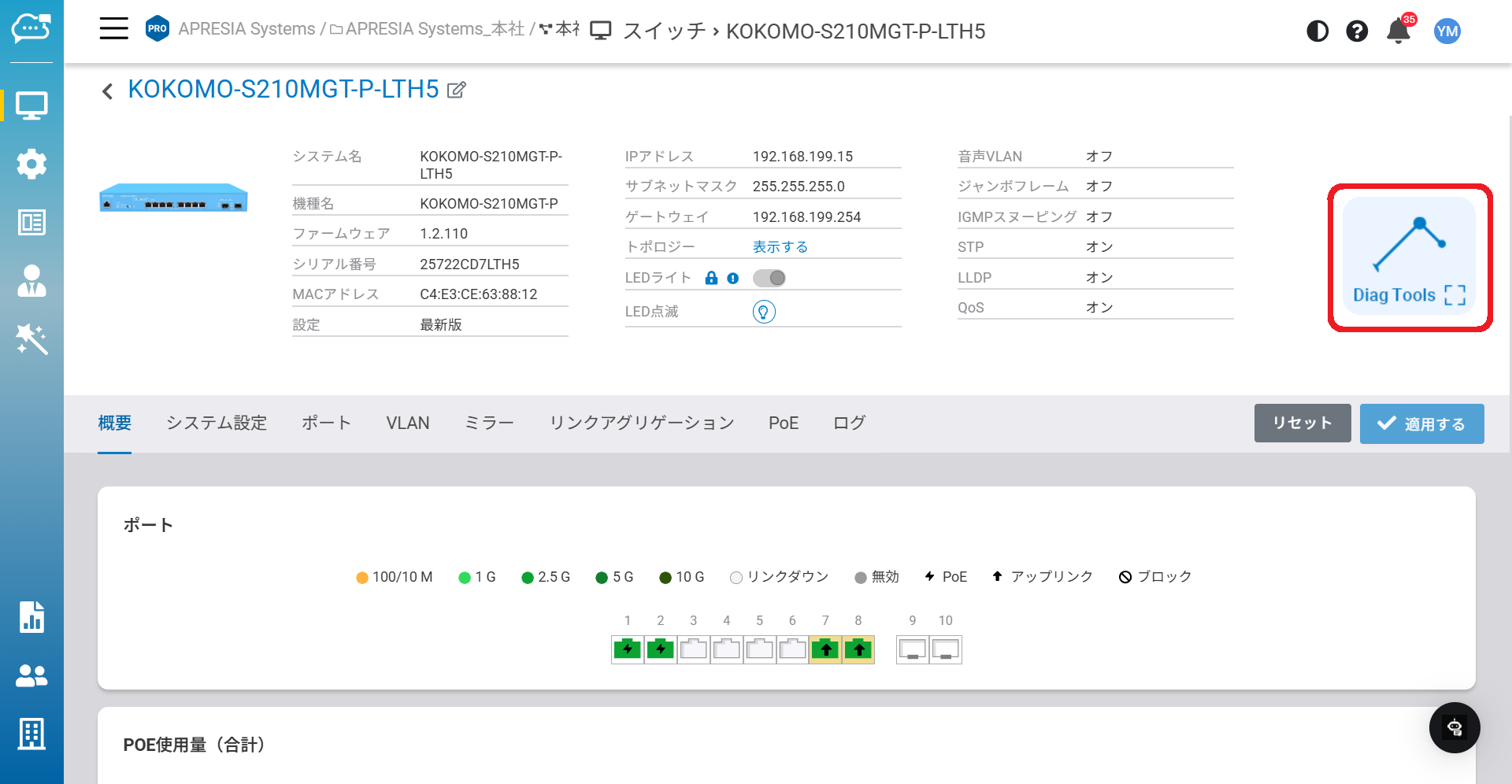

スイッチ詳細ページの「診断ツール（Diag Tools）」アイコンをクリックして起動します。

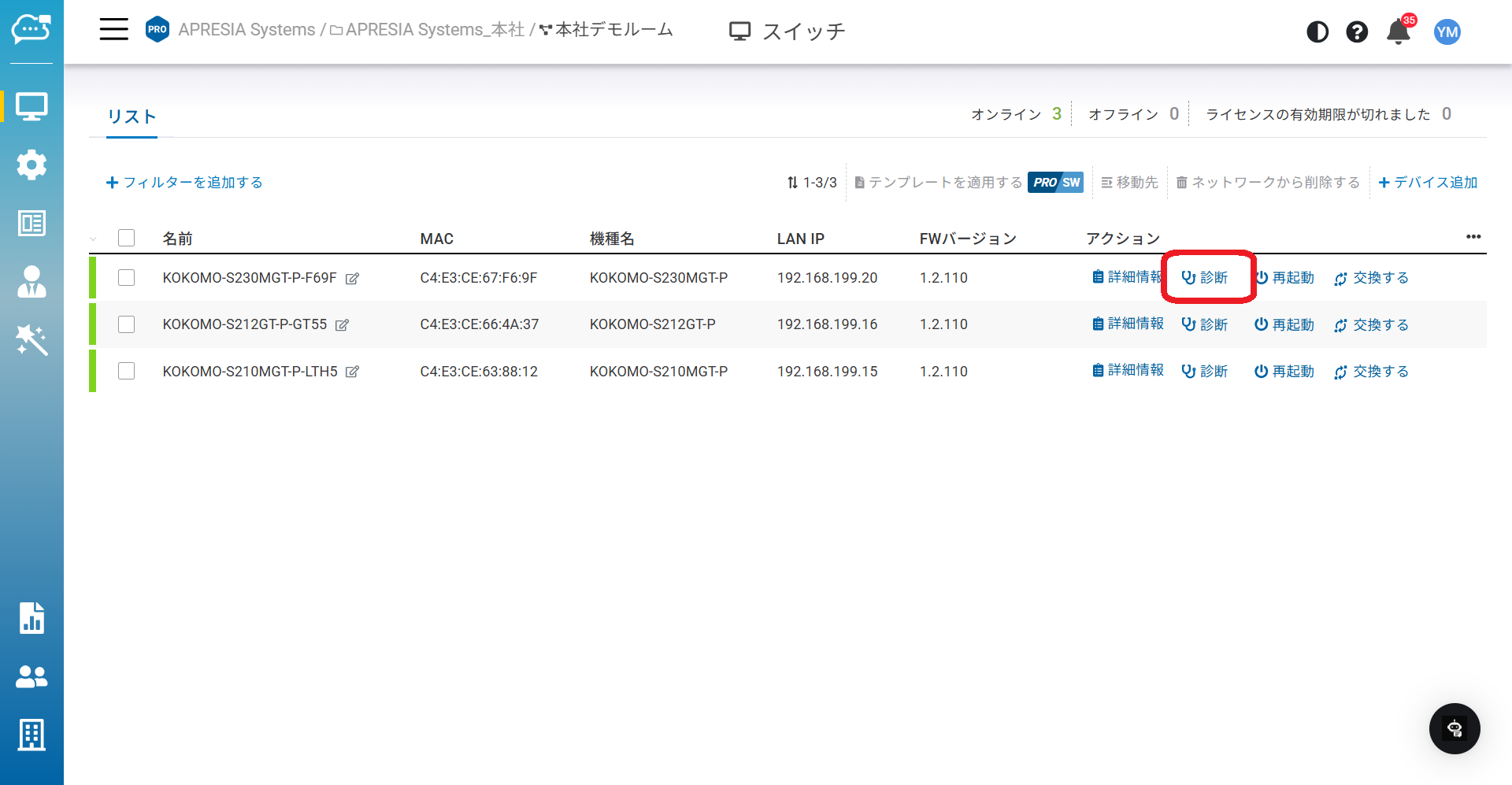

「管理」＞「スイッチ」＞「診断」からも起動できます。

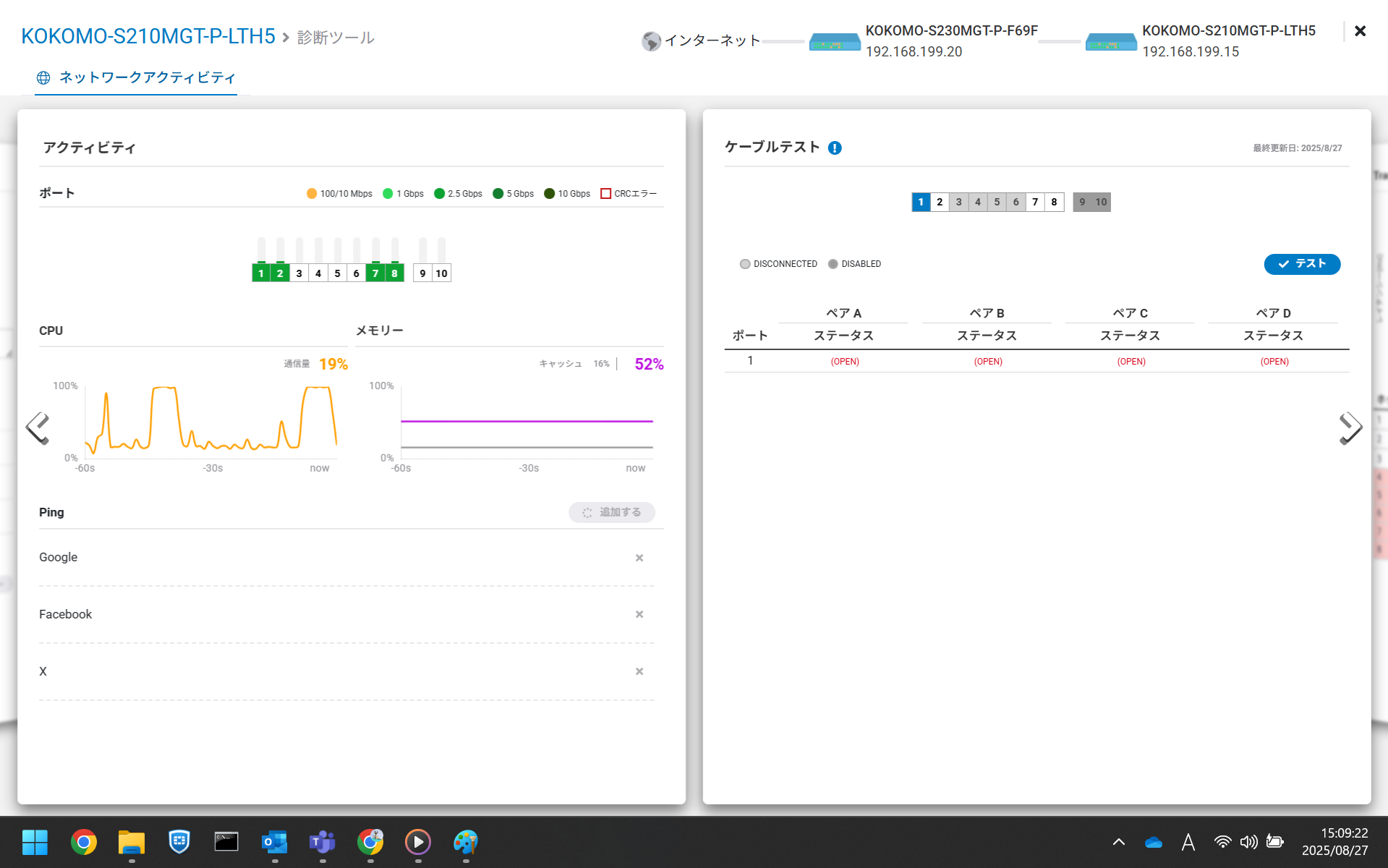

全画面表示でツールを利用できます。

診断ツールはすべてリアルタイムで動作します。

スイッチ診断ツールには、(1)アクティビティ（ポート／CPU／メモリー／Ping）、(2)ケーブルテスト、(3)Traceroute、(4)ARPテーブル、(5)クライアントリスト（FDB）、(6)パケットキャプチャーが含まれます。

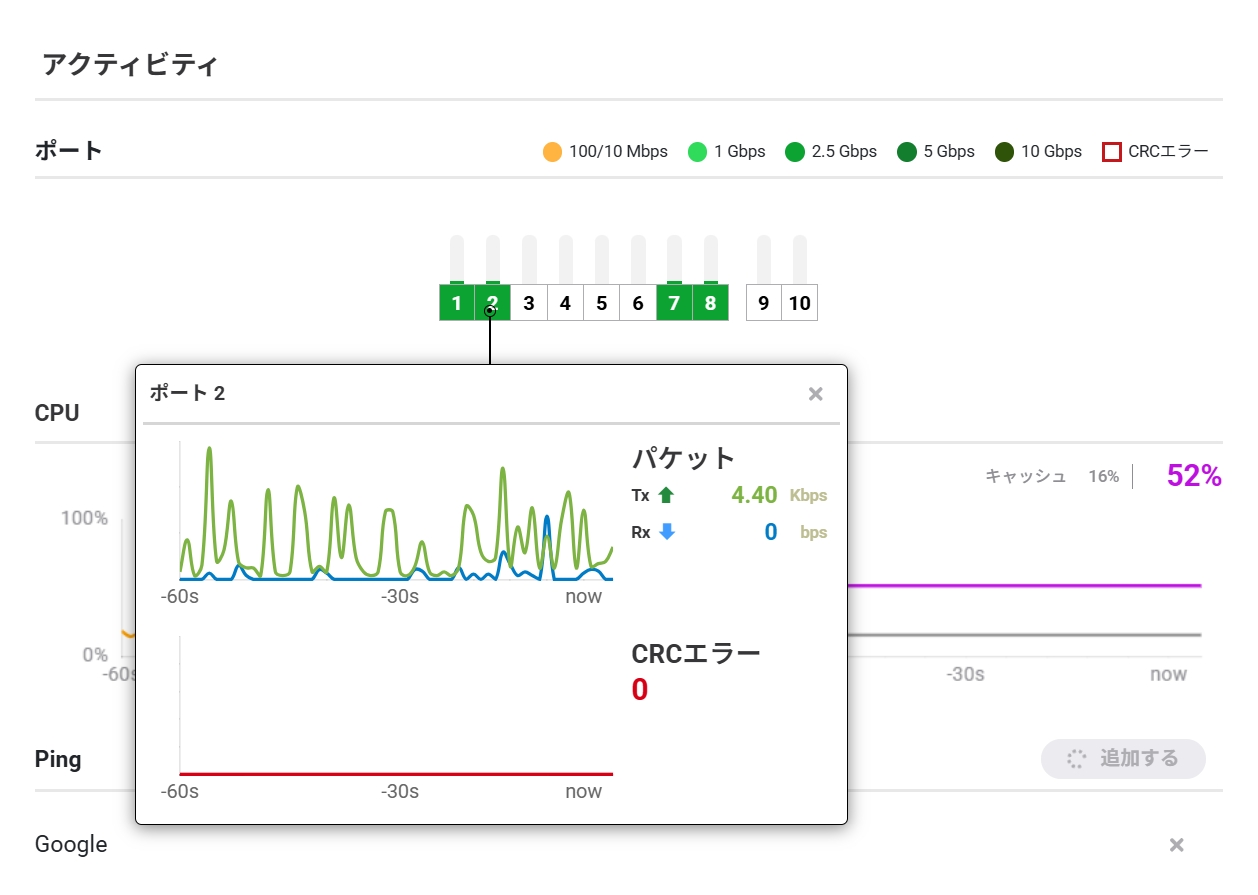

アクティビティ

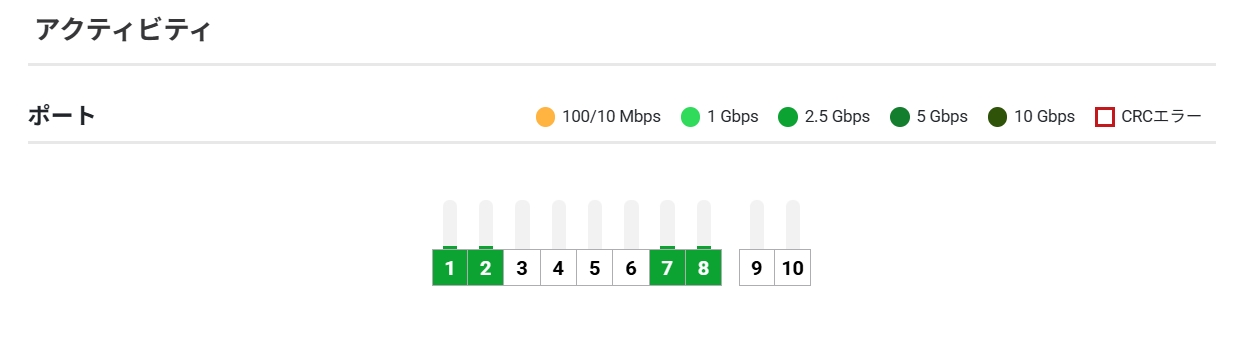

全ポートのステータスビューで、ユーザーはすべてのポートのスループットを一目で確認できます。バーはポートのスループットを示し、バーの色はポートの速度を示します。

CRCエラー

これは、ケーブル不良を含め、伝送に問題があるかどうかを示す重要な指標です。赤い四角はCRCエラーの検出を示します。ユーザーはポートにマウスオーバーすることで、スループットやCRCエラー数の詳細を確認できます。

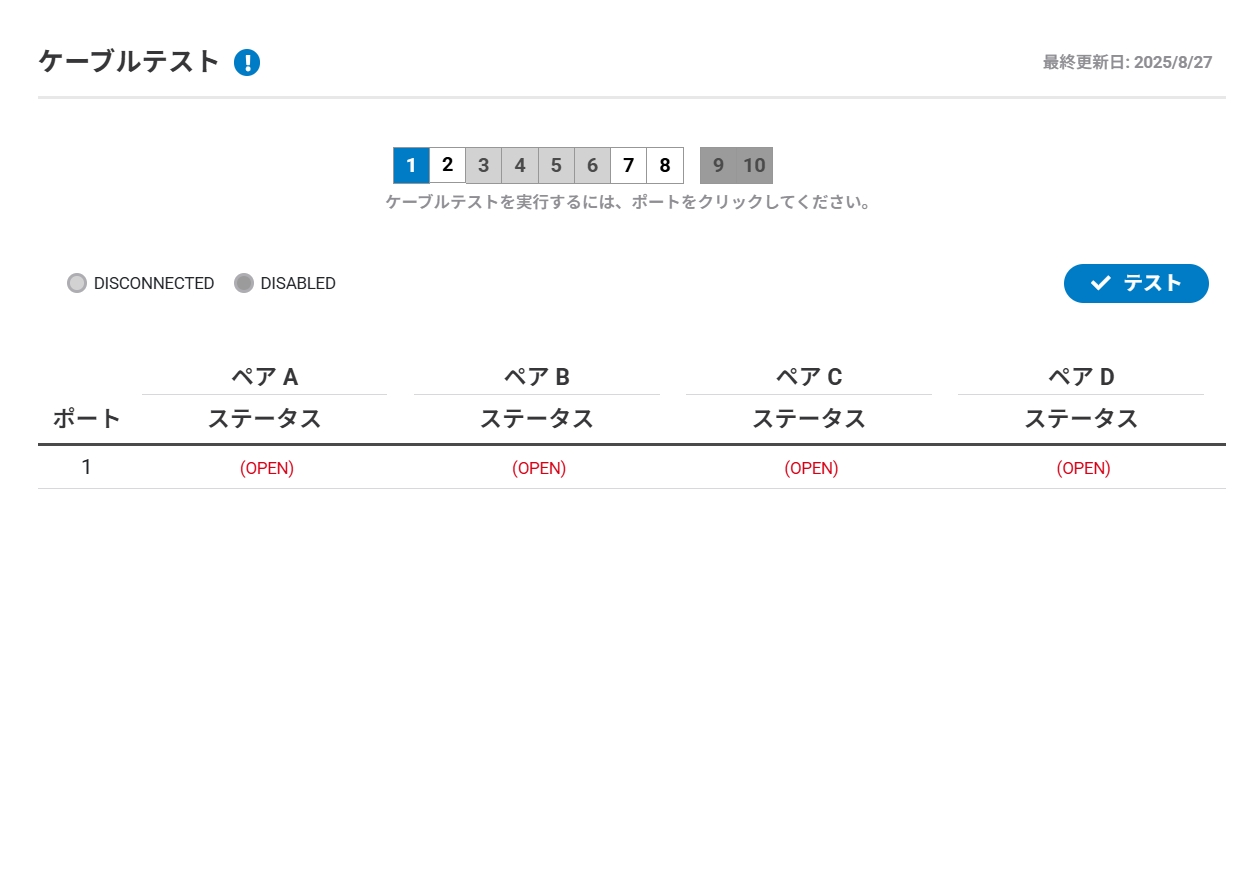

ケーブルテスト

ケーブルテストでは、選択したポートのケーブルのステータスを確認でき（複数選択可）、断線箇所のおおよその距離も表示されます。

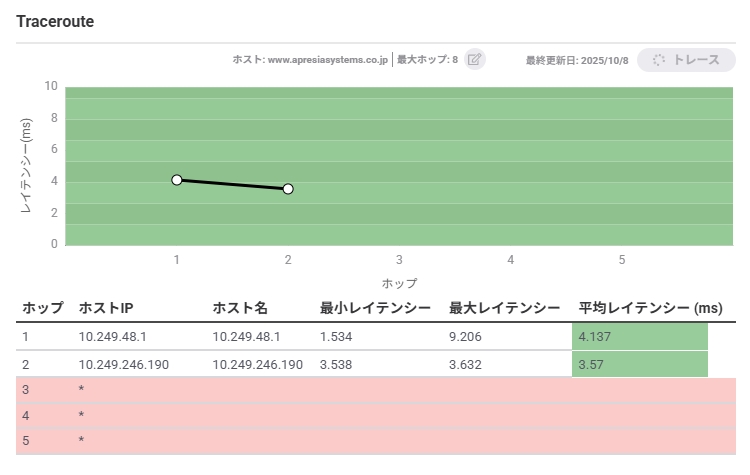

Traceroute

デフォルトで、送信先はGoogle、最大ホップ数は8に設定されていますが、ユーザーによる変更が可能です。tracerouteにより、スイッチから送信先までの経路上の各ルーター／ゲートウェイ（ホップ）とそのレイテンシをリスト表示します。送信先が到達不可能な場合はルーター／ゲートウェイの設定に問題がある可能性があります。また、各ホップのレイテンシから、どのルーター／ゲートウェイがアップリンク速度低下の原因かを特定できます。レイテンシが10ms超で黄色、40ms超で赤色の表示となります。

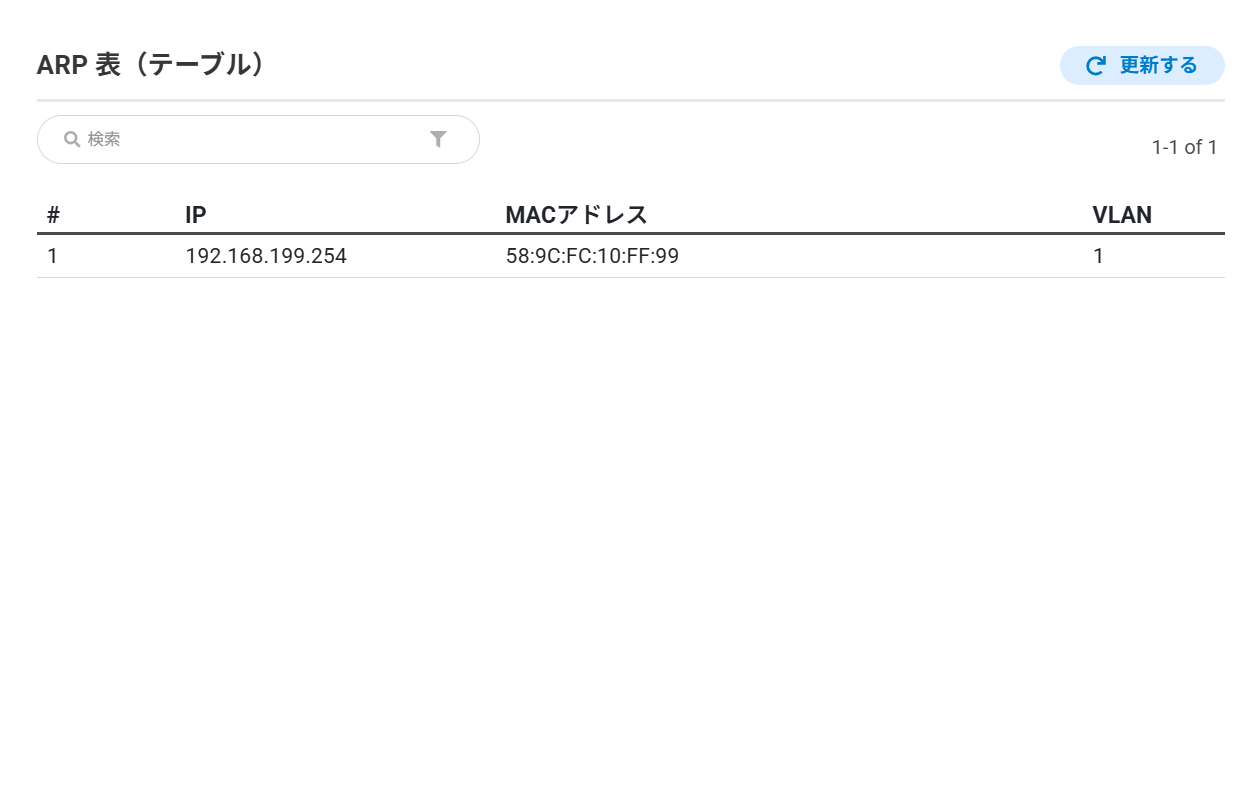

ARPテーブル

LAN内でパケットを送信するために、ネットワーク機器は通信相手のIPアドレスとMACアドレスを知る必要があります。アドレス解決プロトコル（ARP）は、IPアドレスに対応するMACアドレスを特定する仕組みを提供します。これらのIPとMACの対応情報は各スイッチのARPキャッシュに保存されます。

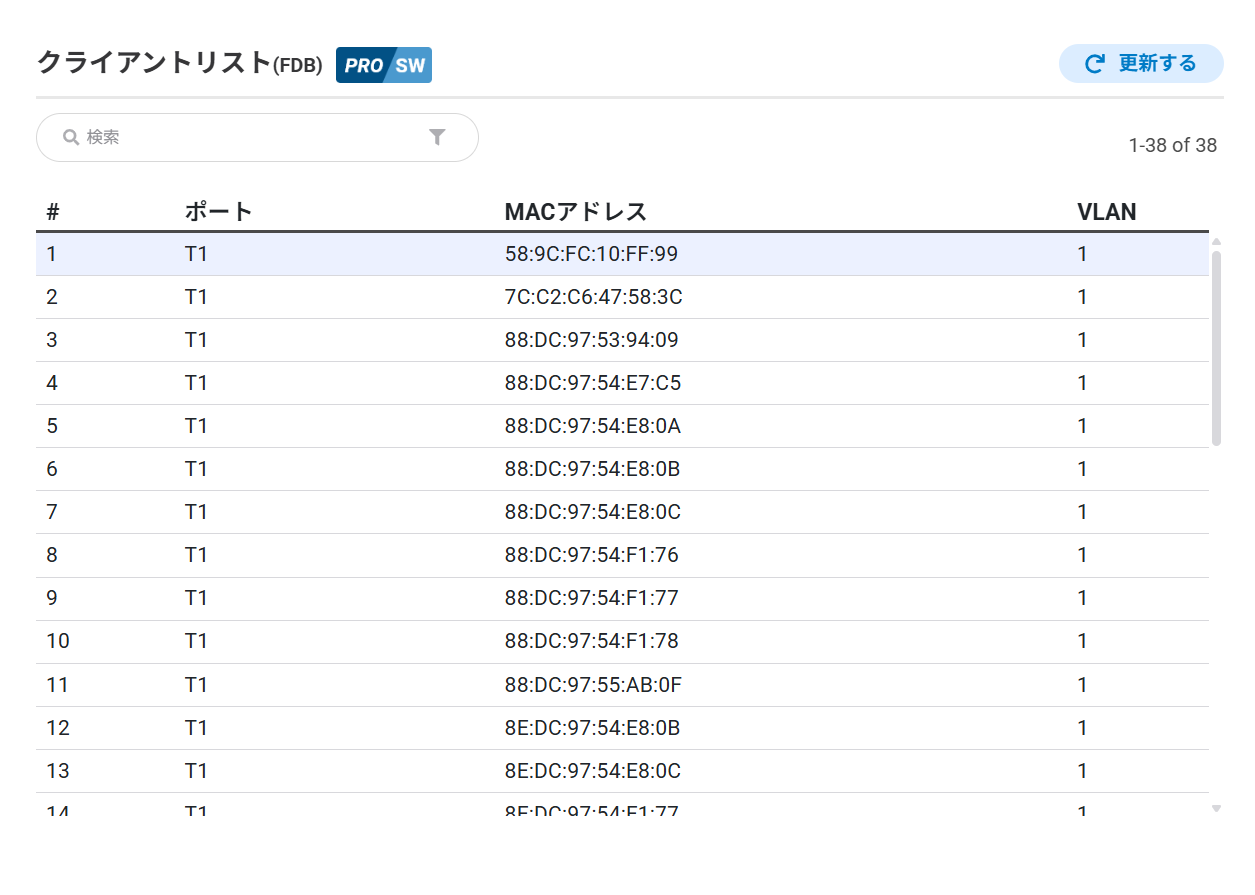

クライアントリスト（FDB）

スイッチのリアルタイムのクライアントリストまたは転送テーブルの内容です。「更新する」ボタンをクリックしてテーブルを更新できます。

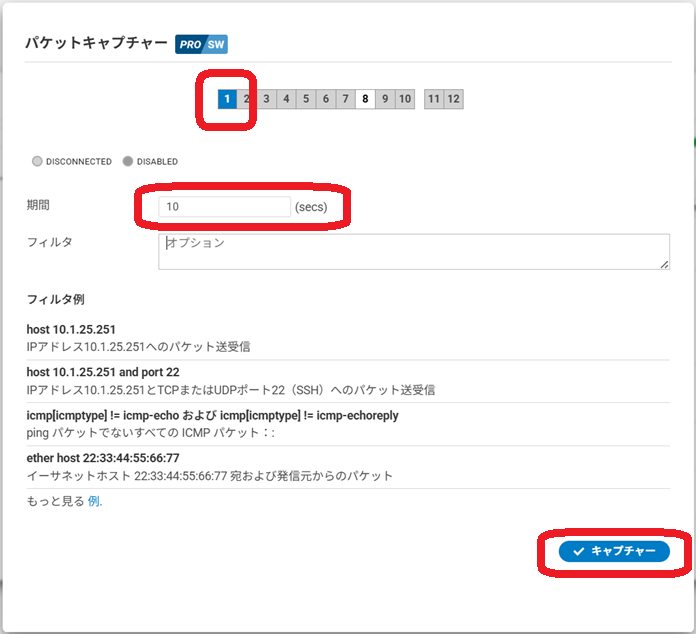

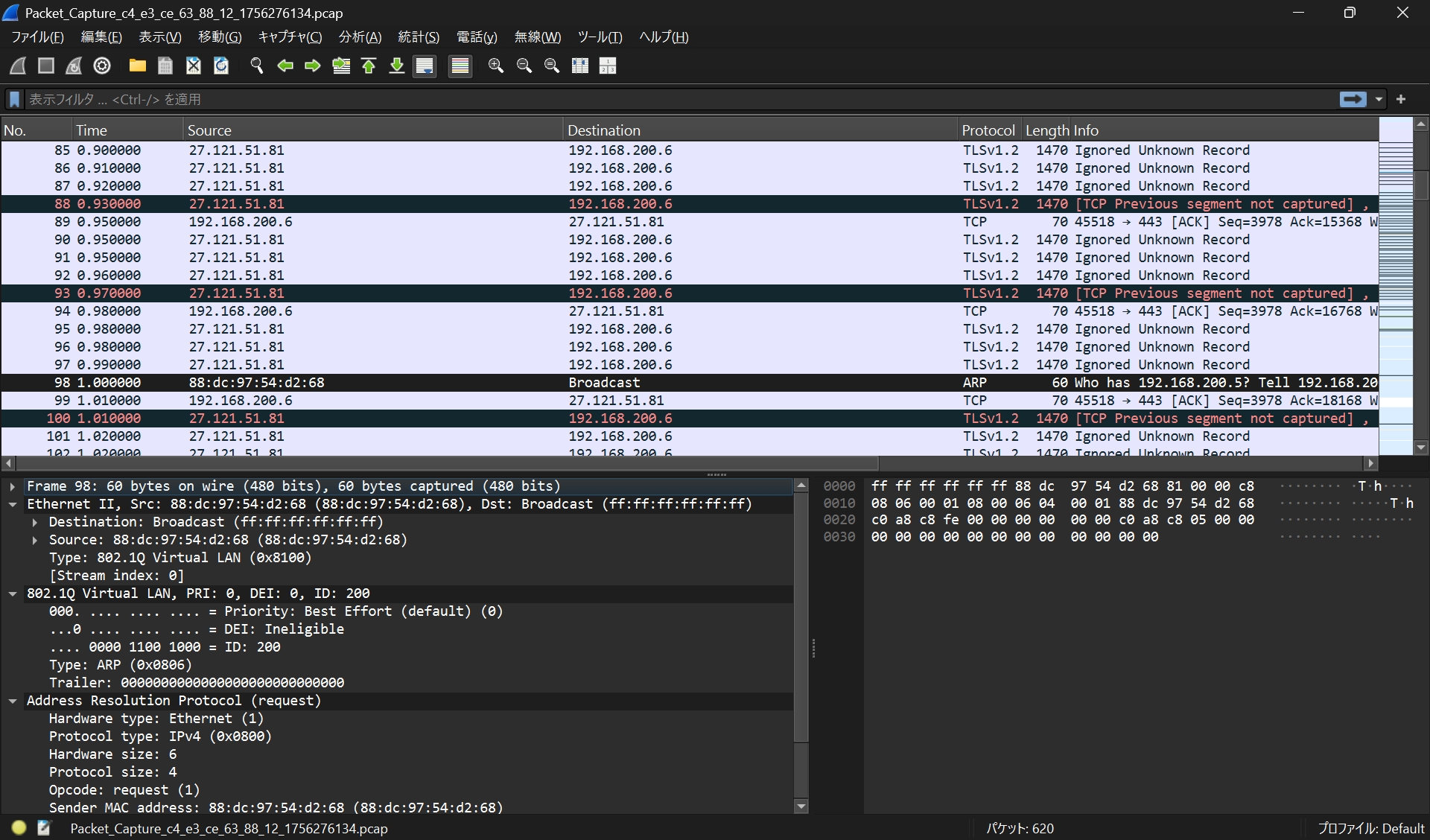

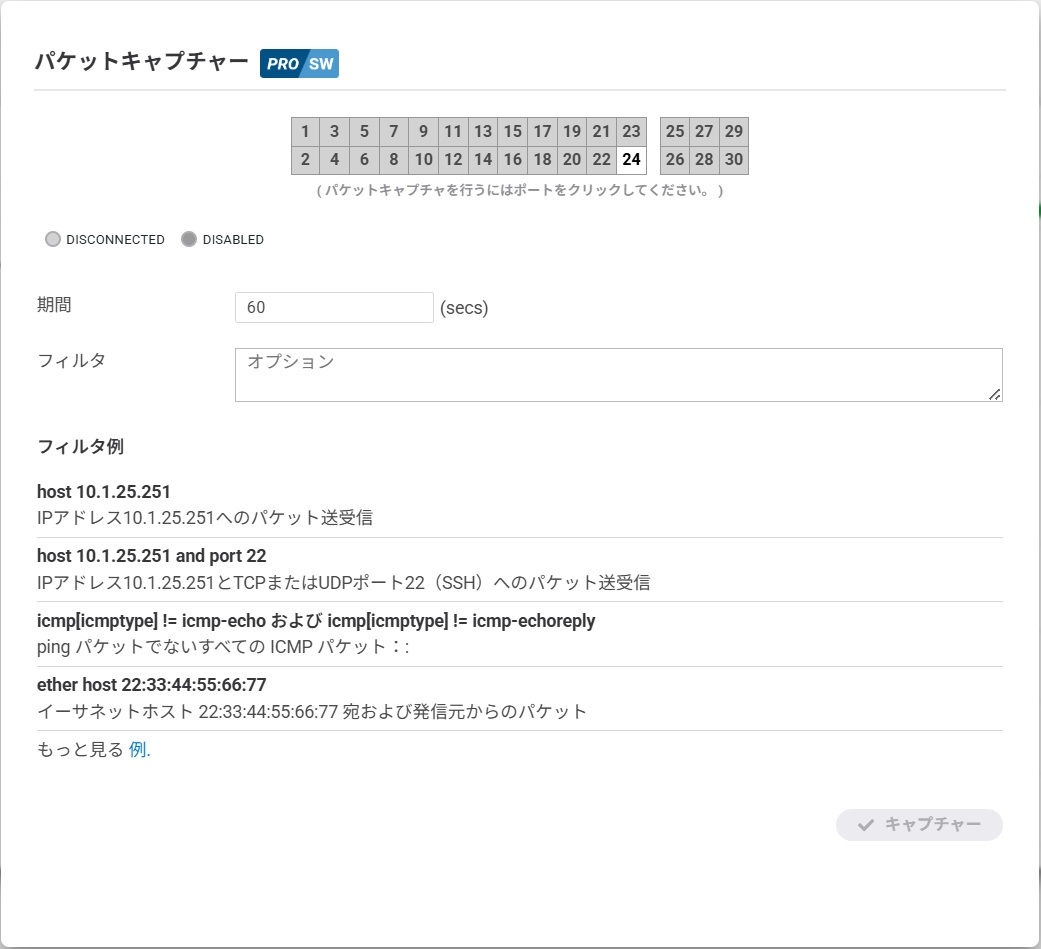

パケットキャプチャー

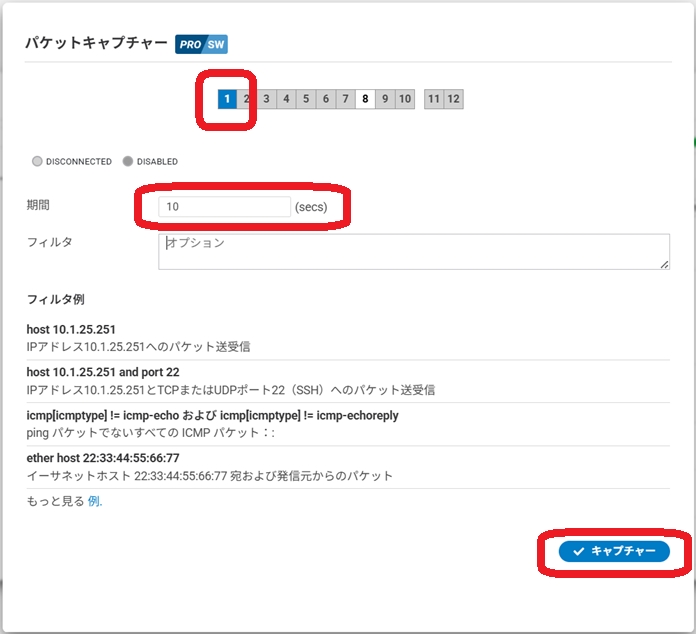

パケットキャプチャー機能は、KOKOMOスイッチを通過するライブのネットワークトラフィックを観測するのに使用できます。キャプチャーはネットワーク上のトラフィックのライブスナップショットを取得するため、ネットワークの診断やトラブルシューティングに非常に有用です。本項では診断ツールにおいてパケットキャプチャーをリモートで取得する方法を説明します。
