トポロジー

ネットワークトポロジーは、管理者が論理ネットワークトポロジーおよびKOKOMOデバイスの状態を視覚的に把握するための強力なツールです。

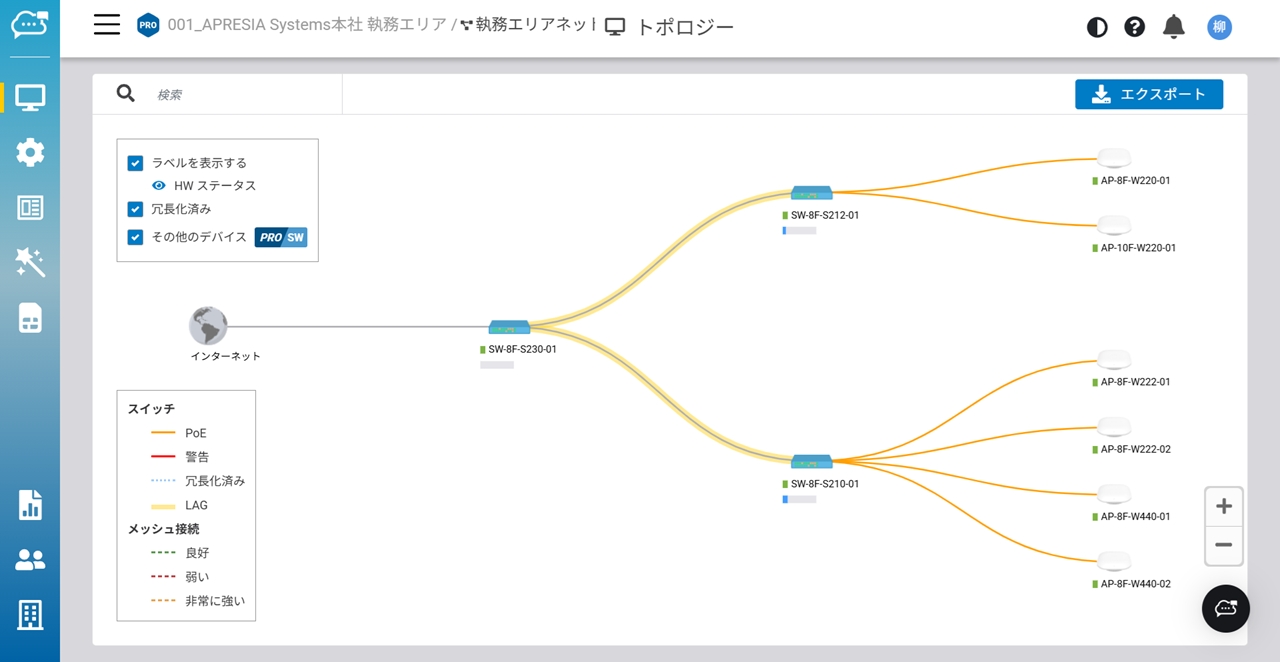

この画面で組織／ネットワークのトポロジーを確認できます。「管理」＞「トポロジー」をクリックしてこの画面にアクセスし、ツリー上の組織／階層ビュー／ネットワークをダブルクリックしてスコープを変更します。

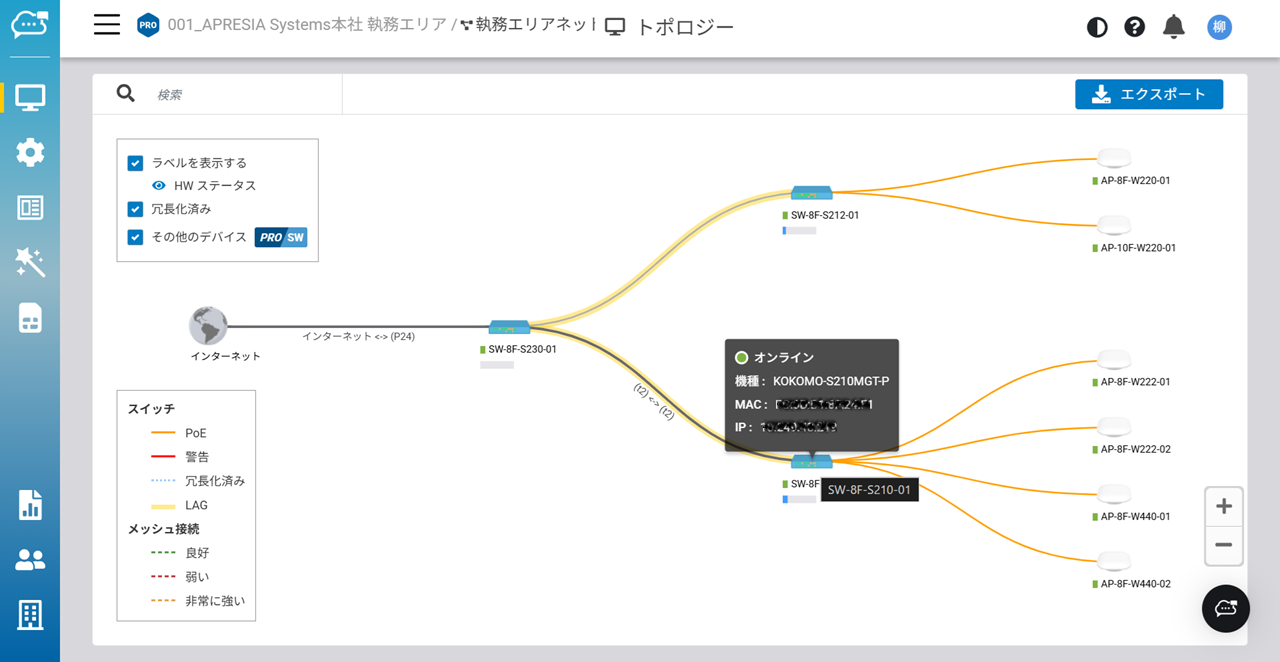

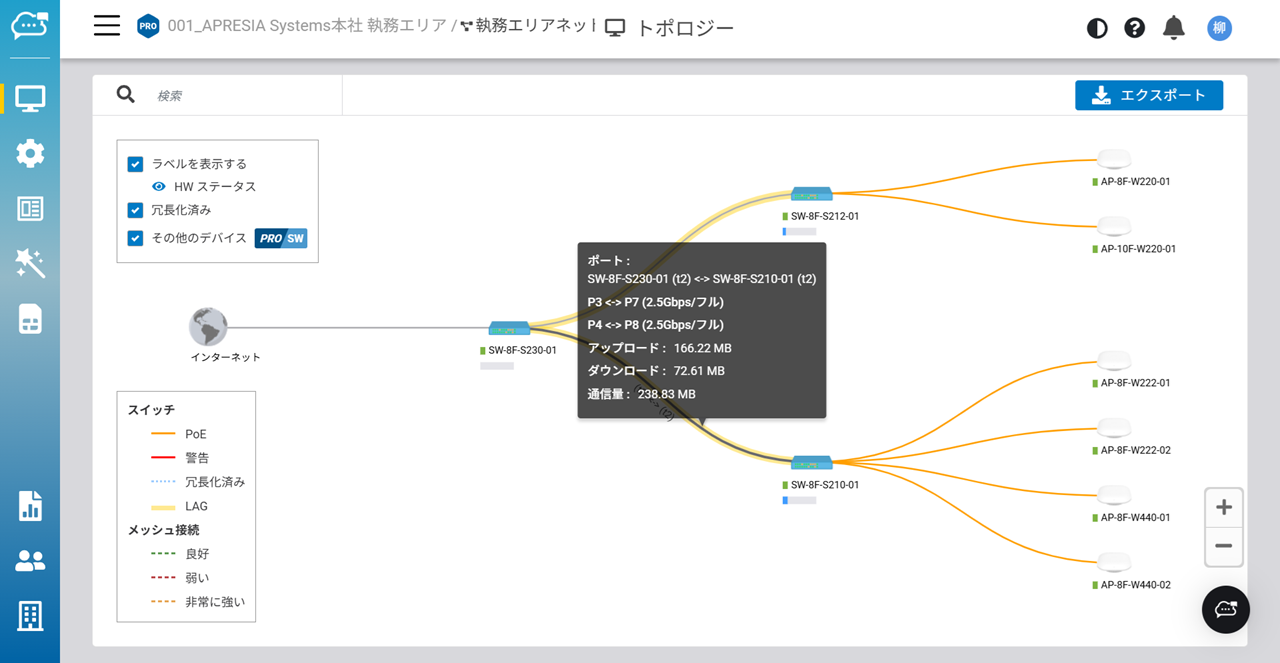

各ネットワークリンクやデバイスにマウスオーバーするだけで、接続のネゴシエーション速度、使用量、過去5分間で直接接続されたクライアント数などの統計情報が確認できます。

以下はこの画面の機能の説明です：

ラベルを表示する：クリックすると各デバイスの名前およびハードウェアステータスの表示と非表示が切り替わります。

HWステータス：クリックすると各スイッチのPoE使用状況の表示と非表示が切り替わります。

冗長化済み：クリックすると冗長リンクの表示と非表示が切り替わります。

その他のデバイス：クリックするとサードパーティ製デバイスやKOKOMO-Sシリーズのデバイスが表示されます。

エクスポート：クリックするとトポロジーをPDF形式でダウンロードします。
