KOKOMO-S210MGT-P

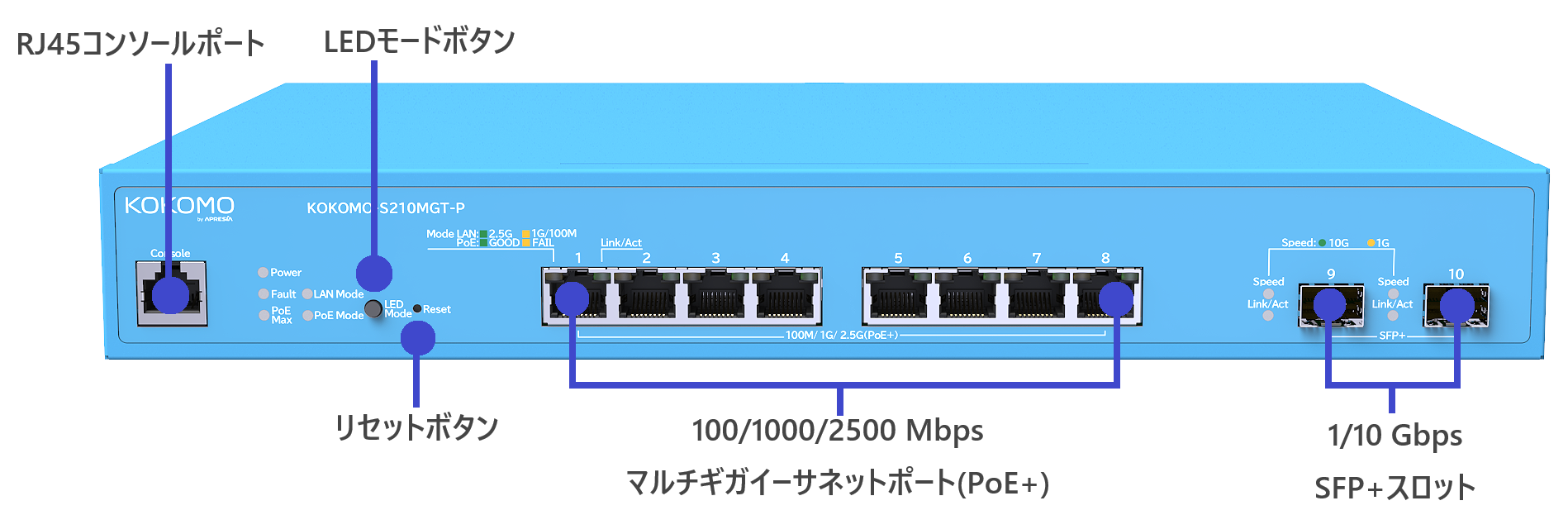

各部名称と機能

KOKOMO-S210MGT-Pの本体の各部の名称を機能を説明します。

• 工場出荷時のデフォルトにリセットするには、リセットボタンを 10秒以上 押し続けてください。すべてのポートの LEDが消灯および点灯します。その後、デバイスは工場出荷時のデフォル ト設定にリセットされます。

• LED 表示モードを変更するには、ボタンを押してLEDモードを変更し、 PoE対応ポートのPoEステータスを表示します。

コンソールポートは未サポートです。

フロントパネル - システム＆ポートLED

LED箇所	LEDインジケータ	LED色	LED動作	ステータス
システム	Power	緑	点灯	電源ON
			消灯	電源OFF
	Fault	橙	点灯	システムエラー検知
			消灯	通常
	PoE Max	橙	点灯	PoE給電が装置の給電制限に到達
			消灯	新規PD接続用余剰電力あり
	LAN Mode	緑	点灯	LEDモードをLANモード選択
	PoE Mode	緑	点灯	LEDモードをPoEモード選択
RJ45ポート	LANモード	緑	点灯	2.5Gbps
		橙	点灯	1G/100Mbps
			消灯	リンクダウン
	PoEモード	緑	点灯	電力供給
		橙	点灯	給電停止または異常
			消灯	電力供給なし
	Link/Act	緑	点灯	リンクアップ
			点滅	送受信中
			消灯	リンクダウン
SFP+ポート	Speed	緑	点灯	10Gbps
		橙	点灯	1Gbps
			消灯	リンクダウン
	Link/Act	緑	点灯	リンクアップ
			点滅	送受信中
			消灯	リンクダウン
